[原创][NTE 0.4.2+][已更新适配文档]上海地铁风格动态 LCD 追加

一、前言

---

曾经在微博上看到 Lyt 大佬的上海地铁导乘屏 UI 优化设计，其简明的 UI 在我看来超过了国内绝大部分地铁实装的 LCD。值得一提的是，这个设计本身不带有太多上海地铁的特点，通用性较强。尽管早有将此类 LCD 带入 MTR 的打算，但由于技术问题，这一计划一直被搁置。

随着 NTE 0.4 版本的发布，这一技术门槛大大降低，可对于大多数资源包作者仍难以跨越。本 LCD 追加则是 MTR 社区在该方面的首次尝试，旨在推动 LCD 这一新技术在资源包开发中的广泛使用。

二、效果预览 (V2024.5)

---

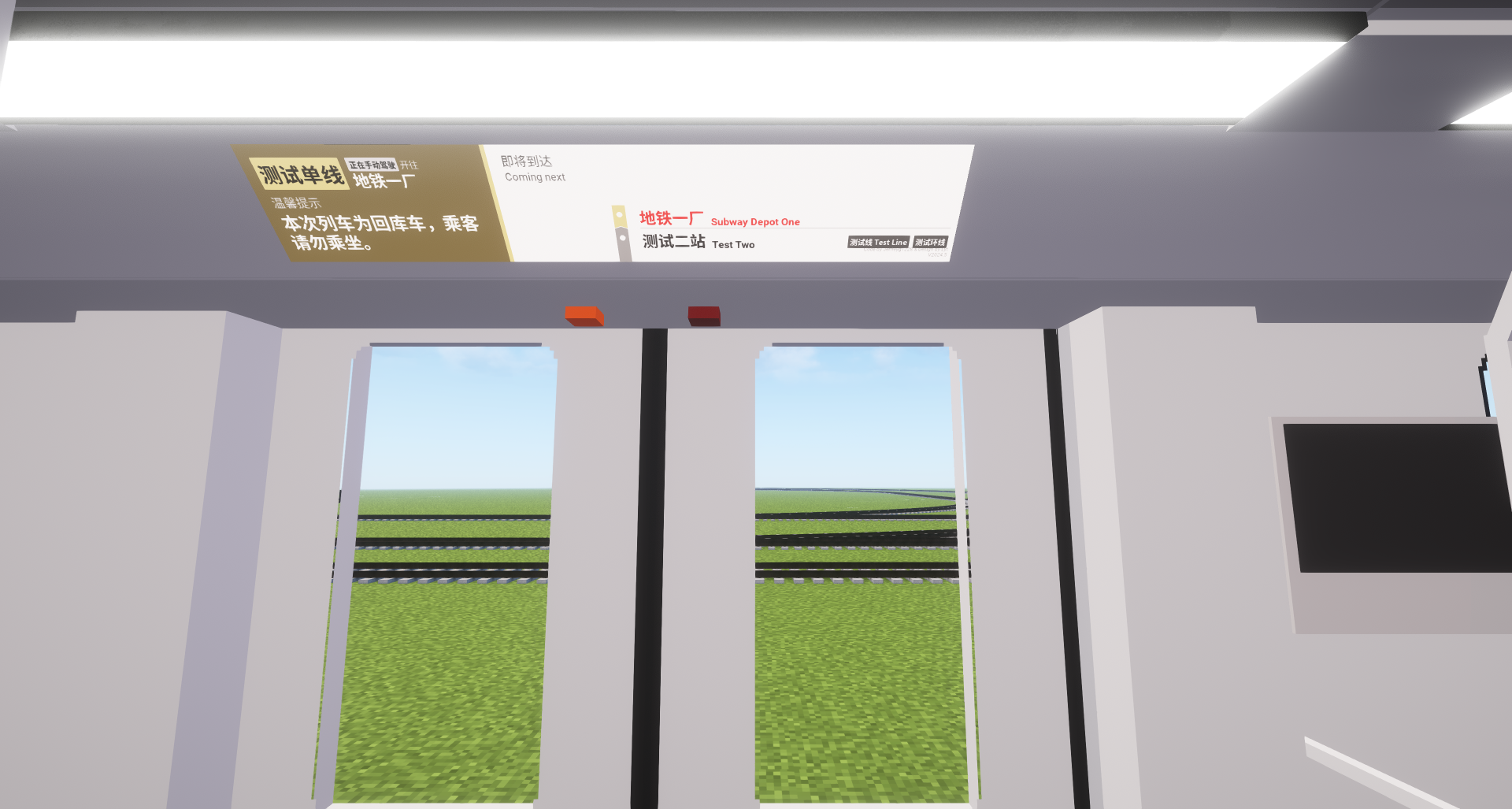

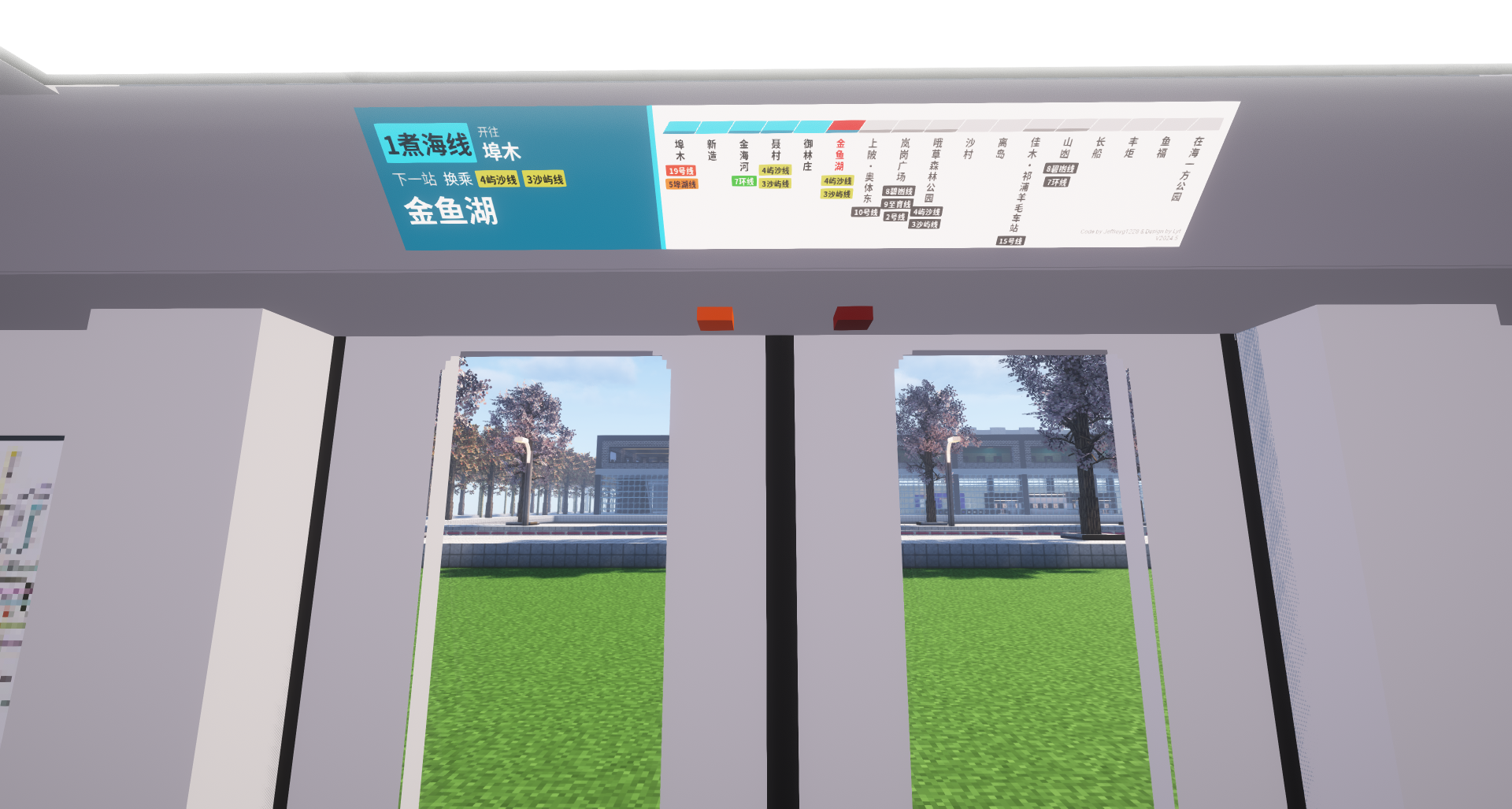

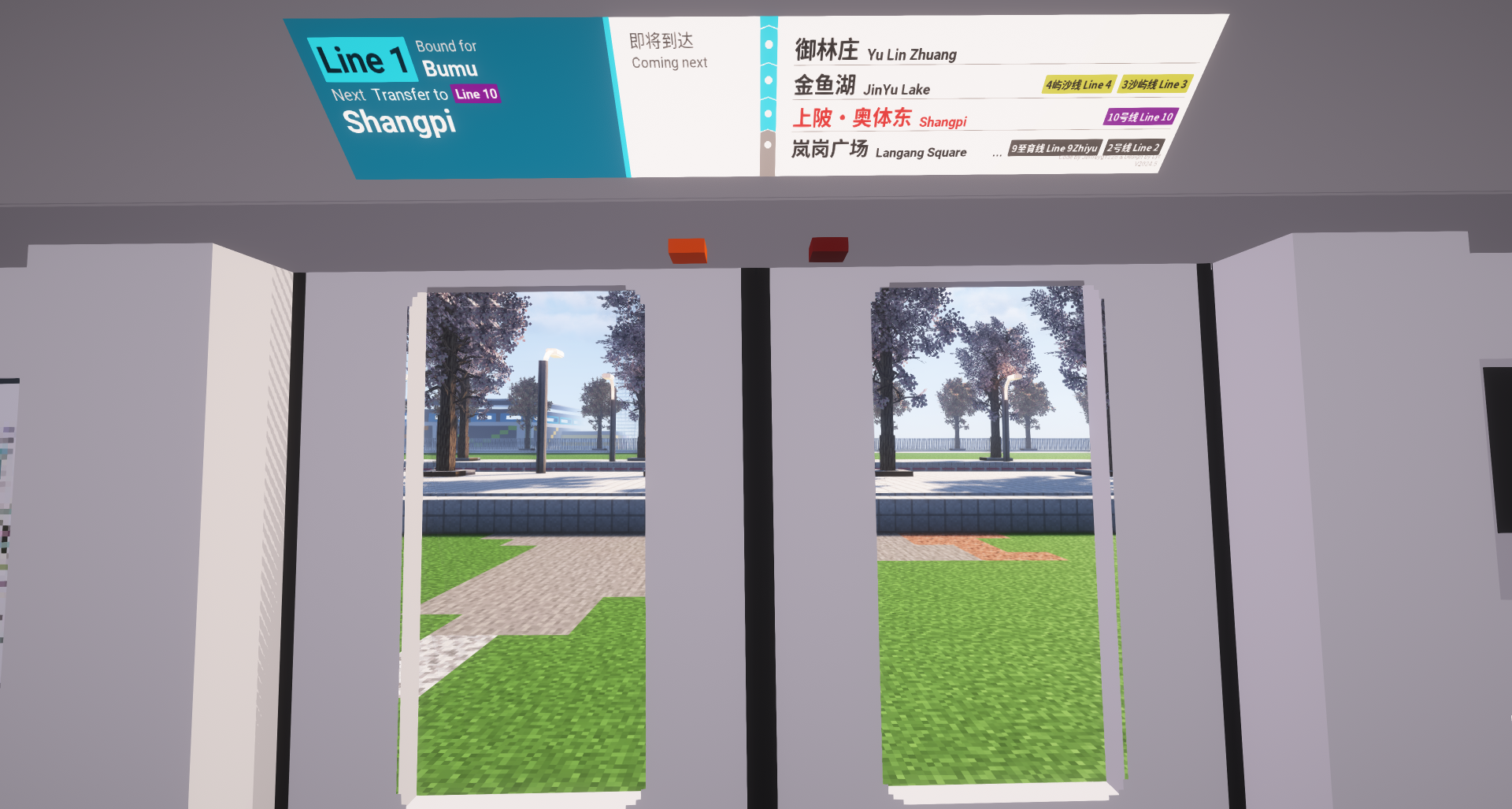

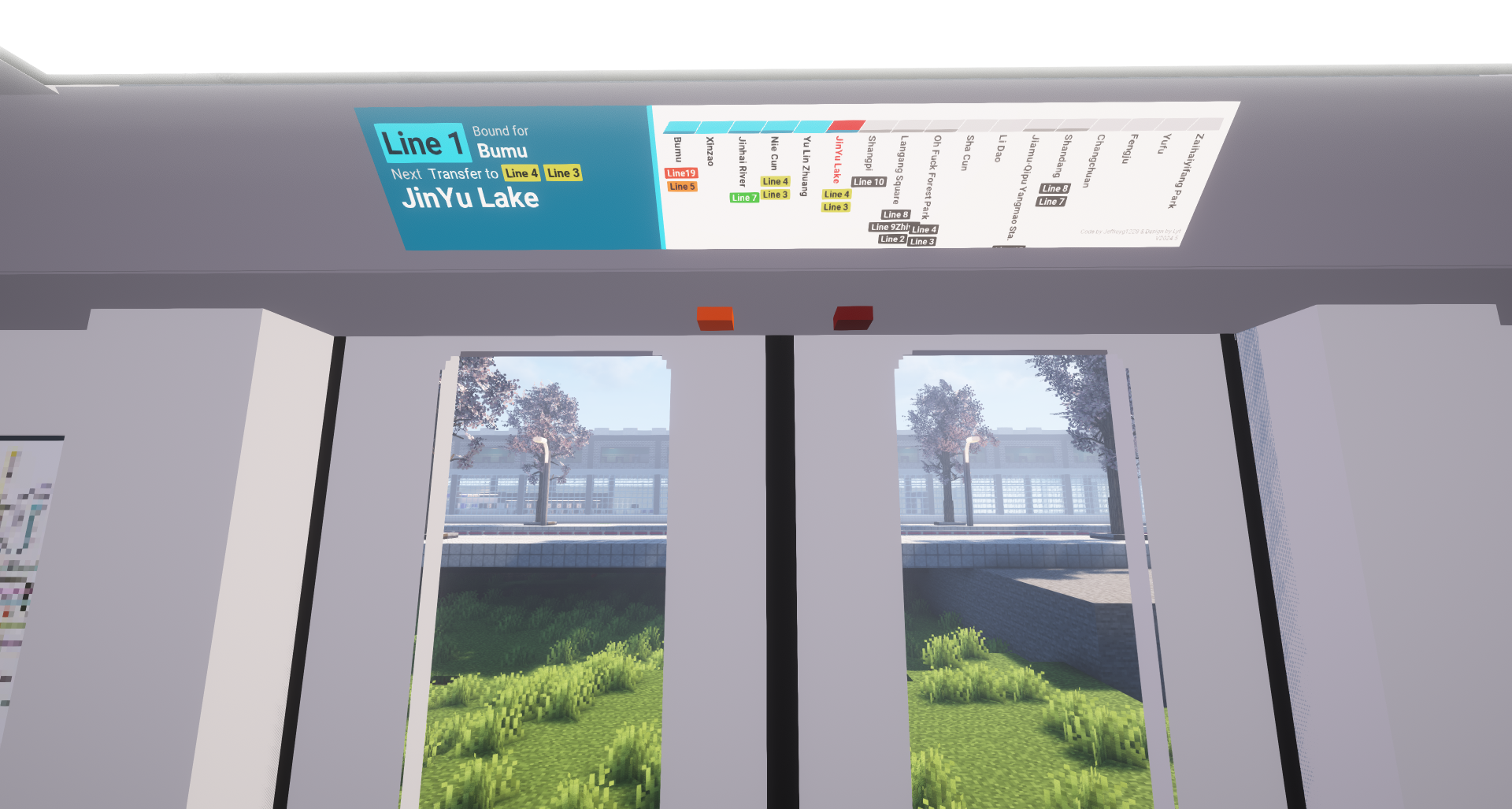

前 4 张图片展示的存档为“口海乐的地铁存档 (V026 版本)”。







三、常见问题解答

---

1. LCD 可以在服务器中使用 / 录制视频在互联网传播吗？是否需要授权？

完全可以，不需要提前说明。提醒：如果您使用示例包，请遵守上海地铁资源包（免费版）相关 EULA。

四、更新日志

---

V2024.5

新功能 - LCD UI

给 LCD 的 UI 带来了大量新功能和细节修改，使其更接近 Lyt 原设计。

• LCD 一般情况下的交替显示逻辑：

  • 列车启动时，右屏显示“即将到达”信息；
  • 行进过程中，右屏交替显示全线信息和到达时间（中英文轮播）和“即将到达”信息；
  • 到站时，右屏显示“已到达”信息，左屏显示下一站信息。

• 回库相关情况的显示逻辑：

  • 列车在回库前的最后一站停靠时，左屏显示返回的车厂名称，并提示“本次列车为回库车，乘客请勿乘坐”。
  • 列车从最后一站发车后至到达车厂前，右屏始终显示“即将到达”信息，并显示正在返回的车厂。
  • 列车从车厂发车后至到达第一站前，“即将到达”底部显示车厂名称。
  • 显示车厂名称的功能默认开启，可在 LCD 配置文件中修改。若关闭此功能，则车厂名称用 车厂|Depot 替代。

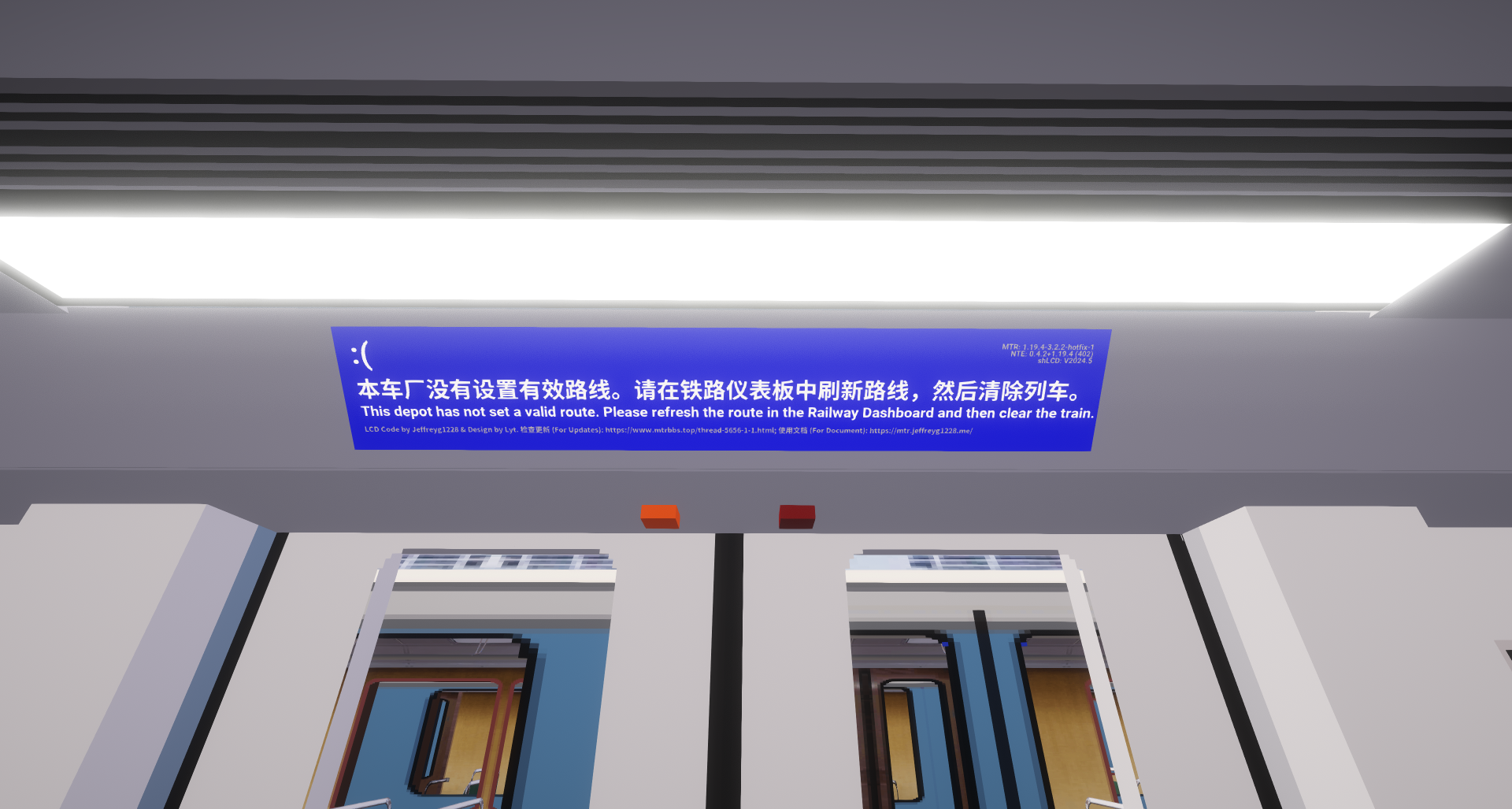

  • 列车在车厂且无有效路径时，显示“蓝屏”。

• 左屏新功能：

  • 支持中英文轮播，且轮播间隔可在 LCD 配置文件中修改；
  • 支持在“开往”字样左侧显示列车是否为手动驾驶列车/处于手动驾驶状态。此功能默认开启，可在 LCD 配置文件中修改；

• 右屏新功能：

  • 支持中英文轮播，且轮播间隔可在 LCD 配置文件中修改；
  • 支持在“已到达”屏幕右上角显示停靠的站台编号，默认开启。可在 LCD 配置文件中修改；
  • 支持当列车部分车厢在站台外侧导致部分车门不能开启时，在“已到达”屏幕底部显示一条提示。此功能默认开启，可在 LCD 配置文件中修改。

• UI 将在一定范围内进行排版（包括字体大小的灵活调整），尽量避免信息超出规定区域的情况。


新功能 - 其它

• LCD 加载时将检测环境信息（NTE 0.4.2 及以上、MTR 4.0.0 以下），如不符合将显示“蓝屏”。“蓝屏”右上角显示 MTR 版本、NTE 版本、LCD 版本。建议始终使用 NTE 最新版，最大程度避免 BUG。
• 增加 LCD 配置文件，以便在不修改 LCD 内部代码的情况下进行第三方适配。同时还提供了对 LCD 某些功能的修改。关于配置文件如何修改的详细信息，参见 LCD 文档：配置文件 | Jeffreyg1228 的 MTR 文档站。


改进

• 现在 LCD 左上角显示的线路名称不会再读取列车号码，而是改为读取路线名称 || 后 {} 内字符。例如，路线 1 号线|Line1||上行{1}XXX 的实际显示名称为 1 。目前换乘信息的绘制只读取路线名称，不遵循此规则，也不会读取路线号码。
• 对于环线，在左屏显示“内环”（顺时针循环线）或“外环”（逆时针循环线）而不是终点站名称。
• 更改了 UI 的非 CJK 字体为 Roboto。
• 移除列车行驶进度显示功能。
• 移除全线信息屏幕中显示站台编号的功能。


修复

• 当路线上某个站台轨道不在站区内时，LCD 黑屏（现在将显示为”未知车站“）（感谢 @雅音宫羽 的反馈！）；
• 列车的连通道贴图渲染在了护栏的宽度上（在 NTE 0.5.0 中已修复）（感谢 @Folanoel 的反馈！）。

  • 注：由于 JS 脚本没有针对特定列车进行专门适配，因此在某些列车上出现渲染问题是可以预期的。在这种情况下，建议根据 NTE 文档在 JS 脚本中自行修改列车渲染代码，或者联系我。


已知问题

在最新版本的 LCD 测试中已发现下面的问题，但由于对 LCD 使用的影响较小，暂时不予修复。

• 对于无限循环列车，到达起(终)点站后会短暂显示回库车提示；
• 列车回厂后 LCD 短暂冻结 5 秒，显示错误 Wrapped java.lang.ArrayIndexOutOfBoundsException: Index 0 out of bounds for length 0 (mtr:shlcd/mtr_util.js#80) ；
• 对于跨线运营列车，在到达一条线路的终点站时，只有左屏显示了下一线路信息，而色带及右屏还保留原来线路标志色。


V2023.12-hotfix
现在不再要求回复下载资源包。
由于这是热修复版本，因此 LCD 上显示的版本信息不变，仍为 V2023.12。

改进

• 删除了冗余的字体文件，显著减小了包体积。


修复

• 修复了资源路径中包含大写字符，导致资源包在某些游戏版本无法加载的问题。


V2023.12

新功能

• UI - 支持显示出站换乘线路。这些线路会以“空心”矩形显示，以示区别。
• UI - 现在列车在所有线路的终点站停车时会显示一个提示，说明该列车为回库车。


改进

• 性能 - 现在列车状态不变时不再绘制 LCD，以提升性能。受此影响，现在默认不显示列车行驶进度。虽然可以重新开启显示，但可能大幅降低性能。有关更多信息，参见“性能调优”文档。下个版本将改进这一优化。
• 性能 - 重写了获取换乘信息的代码，执行效率更高。
• UI - 对于跨线运营列车，不再显示列车下一条线路的换乘信息。


修复

• 逻辑 - 现在应该能够正确显示列车行驶进度（尽管这个功能目前默认关闭）。


五、下载

---

最新版本：V2024.5
前置要求：NTE 0.4.2 及以上，MTR 4.0.0 以下。

适配包和适配工具下载

LCD 的官方适配文档现已发布！文档链接：https://mtr.jeffreyg1228.me/lcd/creator-guide/adapt-to-blockbench-train。您可以按照文档的指引将 LCD 安装到第三方列车上。

适配包下载链接：https://jeffreyg1228.lanzouw.com/iACYs253kata

适配工具下载链接：https://jeffreyg1228.lanzouw.com/inIS8254xabg

示例包下载

基于上海地铁追加包（免费版）的 16A02 型列车，制作了一个 LCD 示例包，开箱即用。使用方法如下：

• 安装 NTE 模组的最新版本；
• 载入示例包；
• 在任意车厂的侧线中，右击侧线，选择以 [LCD] 开头的列车即可。


示例包下载链接：https://jeffreyg1228.lanzouw.com/im3hU254eq8f

六、鸣谢（排名不分先后）

---

• Lyt：LCD 的设计者。使用已获得授权。
• 上海地铁追加包制作组：示例包列车的作者。
• Zbx1425: NTE 的作者。
